GratingMOD
Grating MOD는 다양한 광자 분야에서 광섬유 및 집적된 도파로 회로의 복잡한 그레이팅 프로파일을 분석하고 합성하기 위한 설계 툴입니다. 이 소프트웨어는 고급 어플리케이션을 위한 정교한 다중 모드 알고리즘을 포함해서 빠른 시뮬레이션을 위해 CMT(Coupled Mode Theory) 알고리즘을 기반으로 합니다. GratingMOD는 또한 다양한 커플링 메카니즘을 위한 일반적인 플랫폼을 제공합니다.
적용분야
| - GratingMOD는 fiber와 waveguide에 대한 다양한 그레이팅구조를 처리할 수 있어 광범위한 fiber-optic devices 분야에 활용 - Dispersion compensation Fiber Bragg Grating - Gain equalization in optical amplifiers |
- Multiplexing / Demultiplexing - Add/Drop filtering - Grating assisted couplers - Long period grating sensors |
특징
| - 고급 어플리케이션을 위한 정교한 다중 모드 알고리즘을 포함, 빠른 시뮬레이션을 위해 CMT(Coupled Mode Theory) 알고리즘을 기반으로 함 - 다양한 커플링 메커니즘을 위한 일반적인 플랫폼을 제공 - 오류를 줄이는 최적화 모드 |

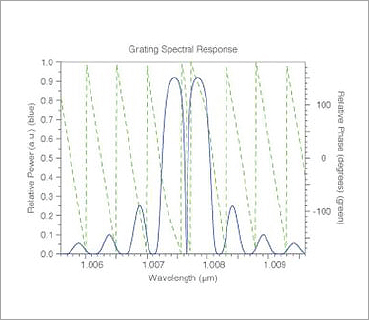

- Inverse 문제를 해결하기 위한 최상의 합성기술인 고급 합성 도구 유틸리티 - 스펙트럼 분석 및 Bragg 조건 분석 - Mode, apodization, chirp, grating profiles을 생성 - primary order reflection을 위한 밴드너비(band with) 자동 계산 |
도입고객
| 기업 | 대학교 및 교육기관 | |
|---|---|---|
| - Ou pont - Hitachi - Sony - Oracle |
- Intel - Corning - Fujitsu |
- Texas University - Shanghai University - Naval Research Laboratory |
