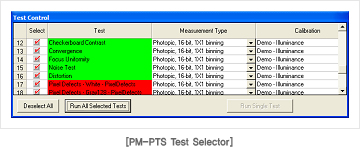

| Projection Test Sequencer (PTS)는 PM-1400 Series Imaging Colorimeter와
PM-PTS 소프트웨어로 구성되어 있으며 프로젝션 시스템의 최종 QC/QA 테스트 단계에서 시각적, 정량적 품질 테스트
전반을 수행합니다. PM-PTS는 프로젝터의 휘도 및 색 균일도와 gamma curve response 보정작업을 단
한번의 테스트로 완료합니다. |
|
 |
|
 빠른 측정 속도：2초내 테스트 수행 |
| 데이터 신뢰성 Reliable：정확한 데이터 및 결과
산출 |
|
다양한 적용분야：프론트 및 리어 겸용 프로젝션용 LCD，DLP，LCoS등의
다양한 디스플레이 테크놀로지
o적용, 분해능 및 영상비율 구분 없이 적용 가능 |
|
| 테스트 구성：사용자 지정 테스트 횟수 및 테스트 sequences
|
| 연속성：최소한의 maintenance로 수천번 이상의
투사 테스트가 가능 |
| 커스터마이징 : 고객 스펙 맞춤형 시스템 커스터마이징
기능 |

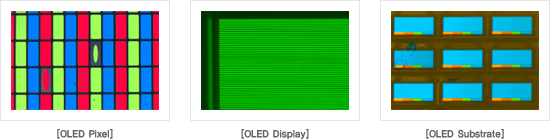

| PM-OLED Test system은 full color OLED 제품의 휘도, 색 좌표, Uniformity, Pixel과
Sub-Pixel Defects, Line Defects, Mura Defects, Pixel Shrinkage, Lifetime등을
한번의 측정으로 확인할 수 있는 시스템으로 R&D 및 양산라인의 QC/QA 분야에 사용되는 솔루션입니다. PM-OLED는
오늘날 세계 유수의 글로벌 OLED의 선두 업체에서 OLED 평가 시스템으로 PM-OLED를 채택함으로써 업계 표준 솔루션으로
인식되고 있습니다. |
|
 |
|
| 휘도, 색좌표, 균일도 측정 |
| 픽셀 및 서브픽셀 불량 검출 |
| 라인 무라 및 불량 검출 |
| Random 무라 검출 |
| 픽셀 감소 (Pixel Shrinkage) |
| 지속성 (lifetime) |

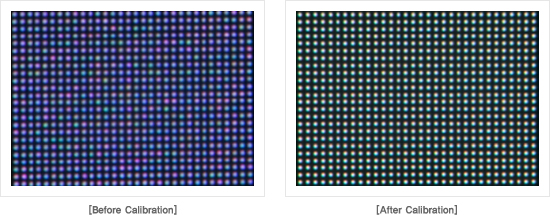

| PM-LED Correction System은 LED Video Screen에서 LED 개개의 휘도나 색좌표를 측정
및 보정하기 위한 Hardware 및 소프트웨어 통합 시스템입니다. PM-LED Screen Correction System은
LED to LED 간의 편차를 제거하며 full screen의 휘도나 색 균일도를 자동으로 보정합니다. 따라서 PM-LED
Correction System의 소프트웨어는 상업용 디스플레이, 스포츠 스타디움, 광고용 디스플레이, 교통신호등, 고속도로
광고판의 보정작업에 적용될 수 있습니다. |
|
 |
|
| 빠른 single-image 분석 소프트웨어: 스크린
당 40000 개까지 측정 |
| 자동 위치 보정 (Auto Centering): 스크린이
틀어지거나 alignment 불량시에도 자동 위치 보정 |
| 각 소자 및 패널의 분석 통계와 데이터 기록 |
| 휘도 보정: ±3% 이내 |
| 색도 보정: ±0.003 이내 (x, y) |
| LED 모듈 및 스크린 QC/QA 테스트용 사용자
지정 요건 설정 |

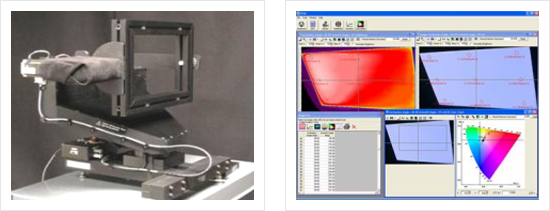

PM-FPMS™는 평면디스플레이의 시야각에 대한 휘도와 색 균일도의 정성, 정량적인 분석을 위한 측정 시스템으로 LED나
CCFL, lamp를 광원으로 사용하는 Backlight, 혹은 LCD, PDP, OLED, LED 디스플레이 등 평면
디스플레이 개발자들을 위해 설계되었습니다.
PM-FPMS™ 측정은 각각의 위치에서 전체 디스플레이에 대한 휘도, 색좌표를 측정하며 ProSource 소프트웨어를
사용해 측정 데이터의 시야각 분포 분석, Ray generation 및 Ray Tracing Optical System에
사용되는 rayset 파일을 생성합니다. 뿐만 아니라 전방위각에 대한 휘도 및 색 균일와 함께 PM TrueMura 분석
소프트웨어 모듈을 이용하여 결점 및 얼룩 평가가 가능합니다. |
|
 |
|
| True color |
| 휘도 |
| Color(x, y, u', v') |
| 3자극치값(X, Y, Z) |
| CCT |
| 색 차이 |
| Cross section 그래프 |
| Histogram(휘도, CCT, 또는 색) |
| 3차원 표면 플롯 |
| 2차원 isometric 플롯 |
| CIE 색좌표 플롯 |
|
