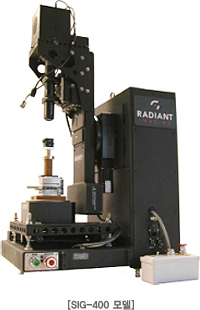

Source Imaging Goniometer(SIG)™는 광학 설계시에 필요한 광원의 모델링에
사용되는 삼차원 배광분포 측정 시스템입니다.
LED와 같은 작은 광원의 near-field 데이타를 측정하기 위하여 광원을 둘러싼 수천개의 angular viewpoint로부터
광원의 이미지와 Flux를 캡쳐함으로써 광원특성을 평가할 수 있도록 설계되어 있습니다. Azimuth 각과 Polar
각의 회전을 통해 각도별 배광 분포를 이미지 캡쳐 방식으로 측정하는 것이며 ProSource™ 소프트웨어를 사용해 데이터
분석, ray generation 및 ray tracing optical system에 사용되는 rayset 파일을 생성합니다.
측정된 데이터는 업계 표준이라 할 수 있는 Radiant Source Model(RSM)™ 포맷 형식으로 저장되며, LightTools®와
같은 주요 광학 설계 프로그램에서 사용할 수 있도록 여러 형식의 rayset 파일을 함께 제공되는 ProSource™ 소프트웨어에서
만들 수 있습니다.
ProSource™는 모든 RSM 데이터 파일의 분석 및 ray generation을 위한 소프트웨어 툴로서 LightTools®와
같은 ray trace 소프트웨어에서 RSM 데이터를 분석할 수 있게 합니다. 또한 데이터 호환에 필요한 ray의 수,
ray의 각도 범위, rayset의 총 광량등의 데이터 입력 기능을 제공합니다.
기존의 goniometer는 light source나 light fixture에 대한 데이터를 얻기 위해 far-field에서의
single point detector를 사용하는 반면 SIG™는 수많은 각도에서 광원의 디지털 이미지를 수천 번 찍기
때문에, 조명 설계 시 필요한 많은 중요한 데이터를 획득할 수 있습니다. |
 |
