Power*Tools : DAPPER Studies

세계 최초, 글로벌 NO.1 전력계통 해석 시스템

- 전기 엔지니어링의 Golden Standard, 성능/유연성/품질이 입증된 Power*Tools -

- 미) SKM사 Power*Tools 국내 공식 대리점 (주)모던하이테크 -

Power*Tools의 DAPPER Module은

엄격한 부하 흐름 및 전압 강하 계산, 충격 모터 기동, 기존 고장 분석, 수요 및 설계 부하 분석, 피더, 레이스 웨이 및 변압기 사이징, 패널, MCC 등 3상 전력 시스템 설계 및 분석을 위한 통합 모듈 세트입니다.

Benefits:

1. 대안을 빠르게 비교하여 더 나은 디자인을 생성하십시오.

2. DAPPER의 엄격한 솔루션 방법으로 정확성을 향상시키십시오.

3. 공통 프로젝트 데이터베이스 및 인터페이스를 공유하여 시간을 절약하십시오.

4. 표준 설계 라이브러리와의 일관성을 향상시킵니다.

5. 계산을 단락 및 연속 정격과 비교하여 보다 안전한 시스템을 설계하십시오.

6. 프레젠테이션 품질 그래픽, 보고서 및 장비 일정으로 디자인을 효과적으로 전달하십시오.

1. 방사형, 루프 및 다중 독립 시스템을 모델링 합니다.

2. 단락 듀티로부터 계산된 유틸리티 및 발전기 등가 임피던스 모델.

3. 최대 500개의 유틸리티 / 스윙 버스 생성기를 모델링 합니다.

4. 최대 1,500개의 규제 및 비 규제 공동 발전기 모델.

5. 각 유틸리티 및 스윙 버스 생성기에서 단위 구동 전압별로 사용자 정의를 할 수 있습니다.

6. 변압기 1차 및 2차 탭을 모델링하고 정격 정격 전압을 OFF 할 수 있습니다..

7. 내장된 선 매개 변수 계산기를 사용한 전체 전송선 모델링.

8. 글로벌 또는 로컬 로드 팩터로 모터 및 비 모터 로드의 조합을 모델링 합니다.

9. 일정한 kVA, 일정한 임피던스 및 일정한 전류 부하의 모든 조합을 모델링 합니다.

10. 각 버스의 버스 전압, 전압 각도 및 전압 강하를 보고합니다.

11. 분기 전압 강하, kW, kVAR, kVA, Amps 및 역률의 전력 흐름을 보고합니다.

12. kW, kVAR, kVA 및 총 시스템 손실로 분기 손실을 보고합니다.

13. 버스 및 분기 전압 강하에 대한 사용자 정의 가능한 보고서 기준.

14. ANSI 표준에 따른 시스템 전압을 기준으로 백분율 전압 강하.

15. 배 정도 계산은 솔루션 정확도를 향상시킵니다.

16. 신속한 솔루션 수렴.

17. 충격 모터 기동, 커패시터 배치 및 역률 연구에 적합합니다.

18. 로드 흐름 결과는 벤치마크 계산 및 IEEE 예와 일치하도록 검증되었습니다.

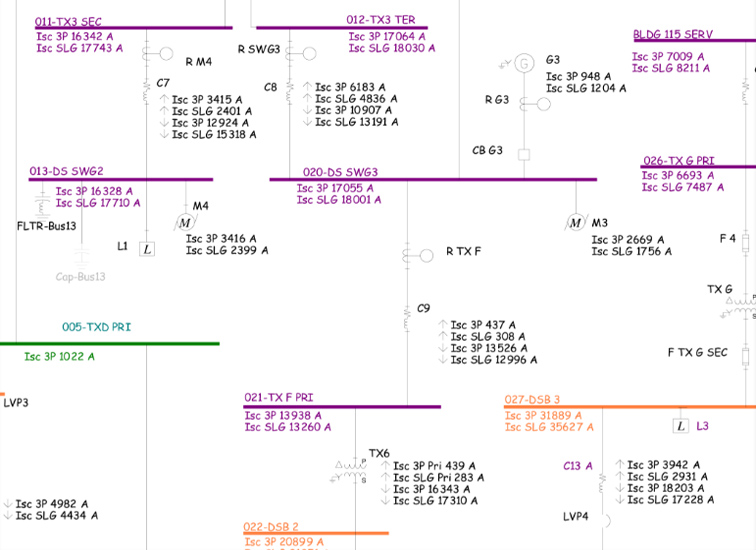

▶COMPREHENSIVE FAULT ANALYSIS (고장분석):

DAPPER 포괄적 결함 분석 프로그램은 3상, 단일 라인-접지, 라인-라인 및 이중 라인-접지 결함 전류의 네트워크 솔루션을 제공합니다. RMS 순간 고장 전류; 3, 5 및 8 사이클에서 비대칭 결함 업무; 각 결함 위치 사이의 포지티브, 네거티브 및 제로 시퀀스 임피던스 값, 유틸리티, 발전기 및 모터의 영향. 각 오류 위치에서 방향, X / R 및 오류 전류의 크기가 보고되므로 오류 중에 존재하는 조건을 명확하게 볼 수 있습니다.

▶ Features:

1. 1/2, 3, 5 및 8 사이클에서 보고된 대칭 및 비대칭 값.

2. 사용자가 선택한 결함 시간에 비대칭 값이 보고되었습니다.

3. 비대칭 값은 피크 또는 RMS 값으로 보고됩니다.

4. 2개 및 3개의 권선 변압기 탭, 위상 변이 및 정격 정격 전압 오프를 모델링 합니다.

5. 비대칭 지수 DC 감쇠는 각 기여에 대한 X / R을 기반으로 합니다.

6. 상세하고 요약 된 보고 옵션.

7. 장애가 발생한 각 버스에 대해 시스템 전체의 버스 전압 및 분기 흐름을 보고합니다.

8. 위상 또는 시퀀스 전류 및 전압을 보고합니다.

9. 이중 라인 대 접지 결함에 대한 접지 리턴 전류를 보고합니다.

10. 변압기 및 발전기 중성 접지 임피던스를 모델링 합니다.

▶DEMAND LOAD ANALYSIS (수요 부하 분석):

Features:

1. 연결, 요구 및 디자인 로드를 보고 합니다.

2. 모든 부하 계산은 개별 부하 역률을 고려합니다.

3. 부하 흐름 및 전압 강하 연구에 대한 입력 부하 데이터를 자동으로 생성합니다.

4. 사이징 피더 및 변압기에 대한 하중을 자동으로 생성합니다.

5. NEC가 인정한 방법을 사용하여 계산된 시스템 수요 부하.

6. NEC 요구 사항을 충족하기 위해 각 버스에서 공급되는 최대 모터를 자동으로 추적합니다.

7. 다중 레벨 로드 다양성을 위한 NEC 및 로컬 코드를 자동으로 준수합니다.

8. 전 세계적으로 부하 계수를 조정하여 감도 연구, 미래의 부하 성장 연구 및 부하 다양성 연구.

9. 로딩 조건, 즉 경량 로딩 대 정상 로딩 또는 겨울 대 여름 로딩의 "What if"분석.

10. 각 유틸리티 버스에서 연결, 수요 및 설계 로드에 대한 로드 유형별로 로드 요약을 제공하기 위한 유틸리티 회사 요구 사항을 충족하십시오.

11. 공급 장치, 변압기 및 전원 시스템의 기타 요소에 대한 충분한 정보를 생성하십시오.

▶FEEDER AND TRANSFORMER SIZING(급전선과 변압기의 Sizing):

DAPPER는 전력 시스템 전체에서 피더 케이블, 접지선, 레이스 웨이, 버스 덕트, 덕트 뱅크 및 변압기의 크기를 수요 부하 분석 프로그램에서 계산 한 부하 요구 사항에 맞게 조정합니다. 피더는 도체 재료, 전압 레벨, 절연 유형 및 환경 조건에 대한 사용자 정의 기준을 충족하도록 선택됩니다. 변압기 1차 및 2차 피더는 사용자가 지정한 대로 변압기 전체 부하에 맞게 크기가 조정됩니다. 피더 및 변압기는 사이징 연구에 포함, 제외 또는 평가될 수 있습니다.

Features:

1. AWG, 버스 덕트, ACSR 또는 미터 크기가 사용될 수 있습니다.

2. "Do Not Size"가있는 피더 및 변압기는 용량에 대해 평가됩니다.

3. 피더 라이브러리를 사용하면 메트릭 크기와 용량을 포함 할 수 있습니다.

4. 변압기는 수요 또는 설계 부하에 맞게 크기를 조정할 수 있습니다.

▶LOAD SCHEDULES(부하 스케줄):

DAPPER Load Schedule 모듈은 패널, 모터 제어 센터 (MCC) 및 스위치보드를 통해 공급되는 부하에 대한 자세한 문서를 제공합니다. 라이브러리와 복사 및 붙여 넣기 기능을 사용하여 입력을 단순화합니다. 일정을 다양한 형식으로 표시, 인쇄 및 내보낼 수 있습니다.

Features:

1. 사용 가능한 단락 값과 서브 피드 총계로 스케줄이 자동으로 업데이트됩니다.

2. 연결된 분기 부하에서 스위치보드 일정이 자동으로 생성됩니다.

3. MCC 스케줄은 피더 및 레이스 웨이 크기의 자동 선택을 위한 기본 설계 라이브러리 또는 보다 자세한 사양을 위한 전체 케이블 라이브러리를 참조할 수 있습니다.

*streaming 부분을 클릭하시면 영상으로 이동합니다.

Power*Tools for Windows Arc Flash Video:  Streaming

Power*Tools for Windows Arc Flash  Educational Video:  Streaming

Power*Tools For Window Overview Tutorial Video: Streaming

Power*Tools For Windows Dapper Tutorial Video: Streaming

Power*Tools For Windows Captor Tutorial Video: Streaming

Power*Tools For Windows Equipment Evaluation Tutorial Video: Streaming

Power*Tools For Windows TMS Tutorial Video: Streaming

Power*Tools For Windows HI_WAVE Tutorial Video: Streaming

Power*Tools For Windows I*SIM Tutorial Video: Streaming

Power*Tools For Windows DC Systems Tutorial Video: Streaming

Power*Tools For Windows Distribution Reliablity Tutorial Video: Streaming
