통합 환경

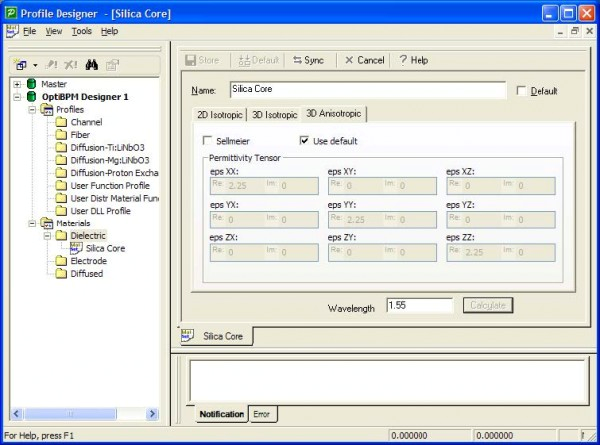

OptiBPM은 채널, 광섬유 및 확산된 광파장을 단일 레이아웃으로 결합할 수 있습니다. 간단한 메뉴 선택으로 2D 또는 3D로 레이아웃을 시뮬레이션할 수 있습니다. OptiSystem과의 통합을 통해 광파장에서 시스템 또는 서브시스템 수준의 시뮬레이션의 연속성을 제공합니다. OptiBPM 디자이너는 OptiFDTD와 인기 있는 광선 추적 도구 간의 복잡한 필드 데이터 전송을 통해 공간에서 광학 요소를 통합할 수 있습니다.

광파장 형태

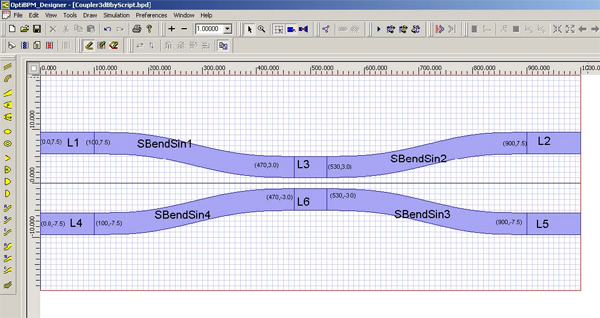

OptiBPM은 선형, 호, 테이퍼(선형, 포물선, 지수함수) 및 S-벤드(호, 사인, 코사인)를 포함한 다양한 광파장 형태를 제공합니다. 광파장은 매우 매개변수화되어 있어 광파 위치 및 다른 광파장 속성을 간단한 수식으로 제어할 수 있습니다. 사용자 정의 광파장은 임의의 형태로 생성하고 레이아웃에 사용할 수 있습니다. 이러한 사용자 정의 광파장은 경로로 정의하거나 광파장의 상부 및 하부 팔로 정의할 수 있습니다. 단일 변수의 표준 함수로 설명할 수 있는 모든 광파장 형태를 입력할 수 있습니다.

AutoCAD DXF 및 GDSII 파일 형식에서 가져오기

OptiBPM은 AutoCAD DXF 및 GDSII와 같은 표준 마스크 레이아웃 형식으로 디자인을 가져오고 내보낼 수 있습니다. OptiBPM에서 광파장 회로를 설계하고 시뮬레이션한 후 최적화된 디자인을 마스크로 내보낼 수 있습니다.

광섬유 벡터 및 LP 모드 솔버

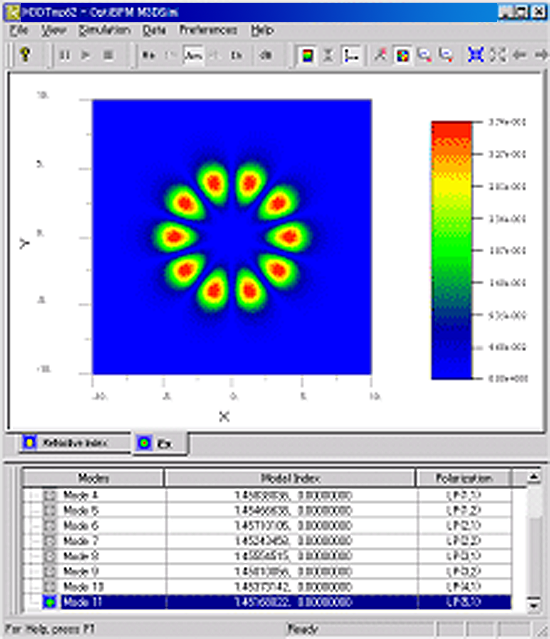

광섬유 계산에는 메시를 기반으로 한 모드 솔버가 제한 사항을 가질 수 있습니다. 광섬유 코어에서 멀리 떨어진 필드 크기는 메시 기반 시뮬레이션에서 발생하는 오차보다 수 개 주문 작을 수 있습니다. 오랜 전파 거리에서 이러한 작은 필드는 여전히 중요할 수 있습니다. OptiBPM에는 LP 및 광섬유 벡터 모드에 대해 메시 대신 전송 행렬 기법을 사용하는 다층 광섬유 모드 솔버가 있습니다. 다층 광섬유 모드 솔버를 사용하면 매우 다양한 크기 범위에서 필드의 정확한 추정이 가능합니다.

고급 최적화 알고리즘

OptiBPM에는 최적화 단계를 완전히 자동화하는 최적화 알고리즘이 포함되어 있습니다. 단일 차원에 대해 Golden Search와 다차원 검색에 대해 Simplex 메서드 또는 Direction Set 메서드와 같은 잘 알려진 알고리즘을 사용하여 최상의 디자인을 찾을 수 있습니다.

대형 광학 회로 분석

BPM 기법은 미시적 수준에서 작동하지만 광학 회로는 전체 웨이퍼를 차지할 수 있습니다(크기: 10 cm). 성공적인 분석에는 미시적 기술을 기본적인 시스템 수준 접근법과 결합하는 것이 필요합니다. OptiBPM에는 Scattering Data 기능이 있어 모든 장치의 전달 행렬을 얻을 수 있습니다. 이 방법으로 장치(전체 광학 회로 레이아웃의 일부분 또는 부분)를 특성화한 후 OptiSystem에 업로드할 수 있습니다. 광학 회로를 광학 시스템으로 분석하는 것은 매우 효율적이며, Lattice Filters, Interleavers, Ring-Coupled Resonators, AWG 등과 같은 고급 광학 회로를 설계할 수 있습니다.

전기-광학 시뮬레이션

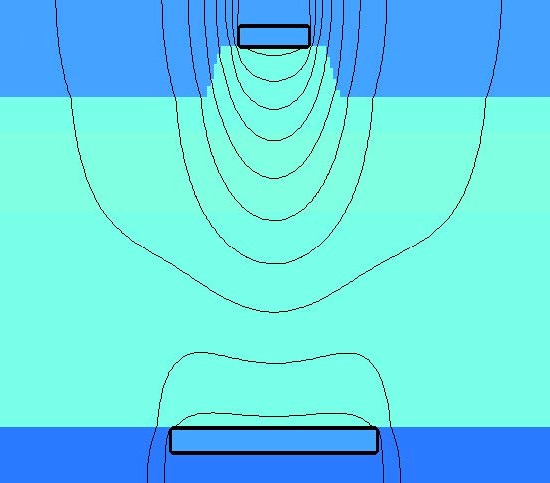

OptiBPM은 선형 전기-광학 효과(포켈스 효과)를 시뮬레이션할 수 있습니다. 모양에 맞게 전극을 생성하고 레이아웃에 추가할 수 있습니다. OptiBPM은 횡단면에서 정적(또는 라디오 주파수) 전기장을 계산하고 전기-광학 효과에 의해 수정된 광학 전파를 계산합니다.

OPTIMODE

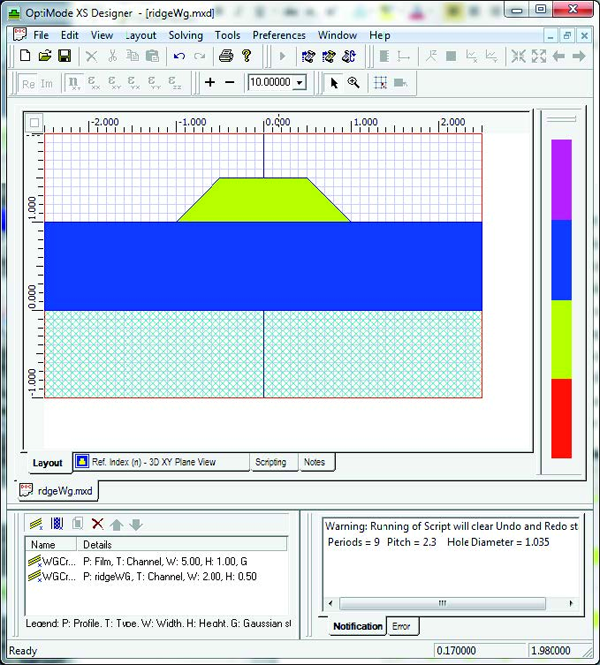

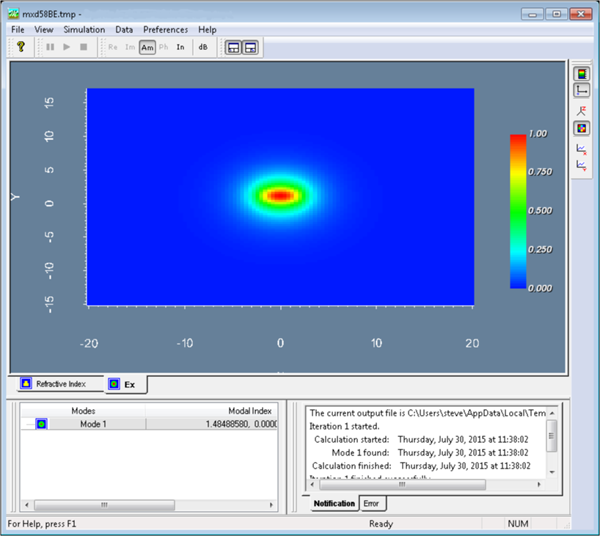

OptiMode은 파장 가이드의 모드 분석에 전용된 완전한 소프트웨어 패키지입니다. 모든 파장 가이드는 여러 수치 알고리즘을 사용하여 분석할 수 있으며, 스칼라, 준벡터, 전 벡터, 전기 공식, 자기 공식, 등방성 및 이방성과 같은 여러 수준의 분석이 가능합니다. 파장 가이드 설계를 매개변수화하고 최적화할 수 있습니다. VB 스크립트로 작성된 OptiBPM 또는 OptiFDTD에서 복잡한 파장 가이드(광자 결정체 등)를 생성할 수 있습니다. OptiMode Analyzer를 사용하여 시뮬레이션 데이터의 후처리 및 검토를 수행할 수 있습니다.
