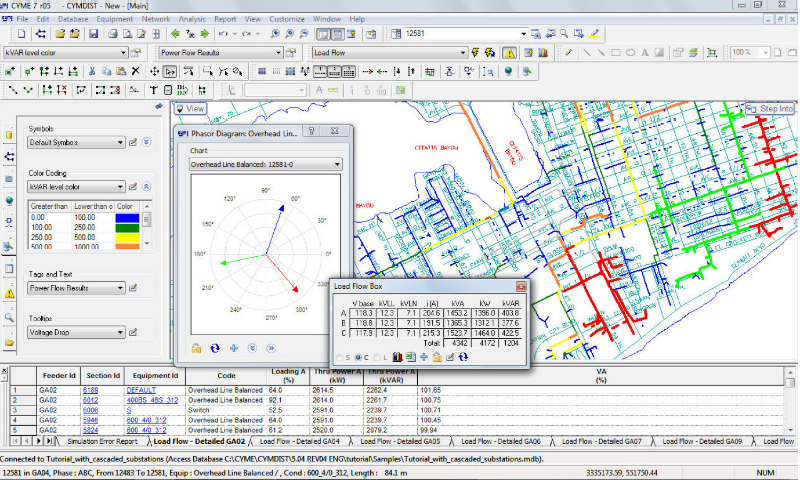

1. 배전계통 분석
전력조류계산
전동기 기동해석
부하량 할당
고장전류 해석
단락전류
고장 지점 측정기
직렬 및 동시 오류
순간전압강하
부하분산
콘덴서의 최적 배치 및 용량 선정 등

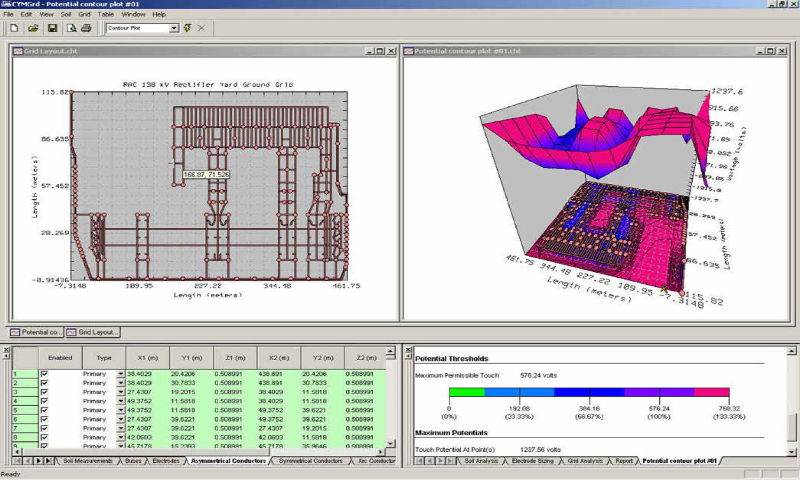

2. 변전소 접지
옥외 접지 저항(Rg) 및 접지 전위 상승(GPR) 계산
2D와 3D 표현으로 컬러 디스플레이를 사용하여 그리드 주변 내부 및 외부의 접촉 전위 및 표면 전위 분석
보폭전압 분석
현장 측정 또는 사용자 정의 값의 균일 또는 2층 대지 모델
감소 계수(Cs)의 계산
가장 일반적인 유형의 표면층 접지 자재 라이브러리
전형적인 스테이션 토양 저항값의 라이브러리
IEEE 80™ 2000에 따른 최대 허용 접촉전압 및 보폭전압에 대한 안전성 평가 계산
IEEE 80™ 2000에 따라 변전소 구성 데이터에 의해 추정된 분류 계수(SF)
IEEE 80™ 2000에 따른 버스 X/R 비율 및 쇼크 지속시간 데이터에서 감소율(DF) 계산
계산 시 고려하는 비대칭 고장 전류의 DC 성분
IEEE 80™ 2000 및 IEEE 837™ 2002에 따라 가장 일반적인 유형의 전극 자재를 기반으로 하는 최적의 conductor 및 rod sizing을 위한 전극 분석
모든 모양의 대칭 또는 비대칭 그리드 지원
접지봉의 임의 배치
접지 패드 및 개별 전극을 모델링 하는 기능
콘크리트로 둘러싸인 접지봉을 모델링 하는 기능
지정된 계통에 대한 최대 허용 단상-지락 전류 계산
Auto CAD 완벽호환

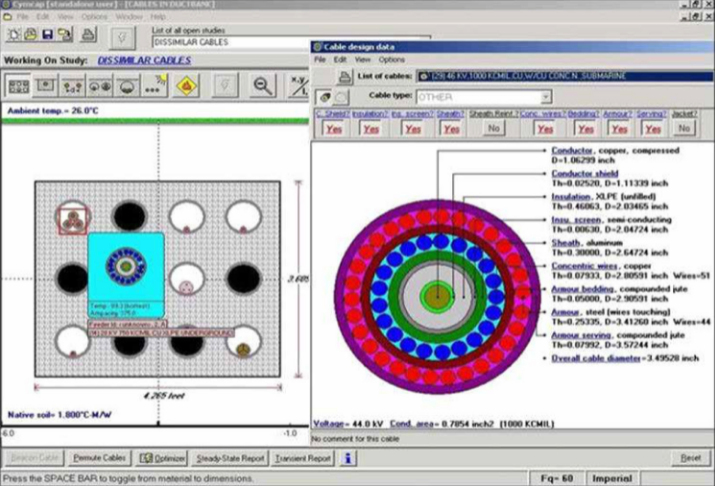

3. 전력 케이블 정격 용량
북미 관행 및 IEC 표준 준수 IEC 60287ⓒ, IEC 60228ⓒ, IEC 60853ⓒ 등을 완벽하게 준수합니다.
모든 유형의 젼력 케이블에 대한 상세한 그래픽 표현. 이 기능을 사용하여 기존 케이블 데이터를 수정하고 새 케이블로 케이블 라이브러리를 강화할 수 있습니다. 여기에는 단심 케이블, 3심 케이블, 벨트 케이블, 파이프 케이블, 해저, 피복 및 외장 케이블이 포함됩니다.
직접 매설식, Thermal backfill, 지중 덕트 또는 덕트 뱅크와 같은 다양한 케이블 설치 조건
직접 매설식 또는 Thermal backfill의 파이프형 케이블
케이블, 덕트 뱅크, 부하 곡선, 열원 및 설비를 위한 독립적인 라이브러리 및 데이터베이스
라이저 폴의 공기 중 케이블 모델링, 공기 중 케이블 그룹, 수분 이동, 인근 열원 및 방열판 등
하나의 설비에서 다양한 케이블 유형
비등온 대지 모델링
토양 건조를 포함하여 IEC-60853ⓒ에 따른 주기적 하중 패턴
상호 인덕턴스의 정확한 모델링을 통해 위상당 여러 개의 케이블이 순환 전류 저감에 큰 영향을 미침으로써 케이블의 용량을 감소시킵니다.
평면 및 삼각형 형성을 위한 모든 유형의 외장 접합 배열은 짧은 단면 길이, 동일하지 않은 케이블 간격 등의 명시적 모델링으로 지원됩니다.
해저 및 터널 조건 모델링
케이블 교차환경 허용전류계산

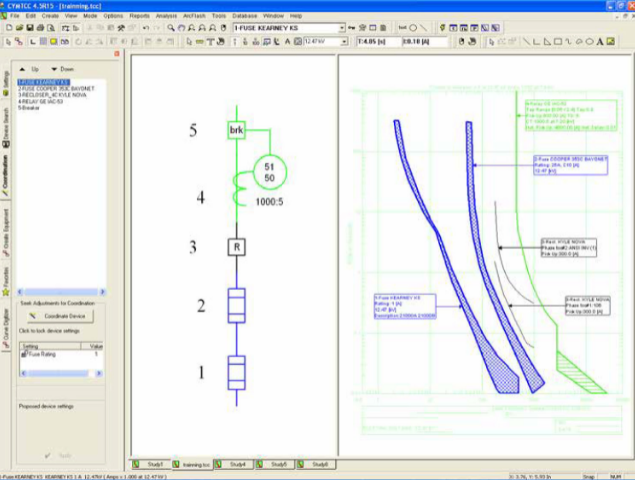

4. 보호 기기 협조
고품질 그래픽 디스플레이 및 출력
로그 스케일 용지(곡선만 해당) 또는 일반 용지(곡선 및 격자선)에 인쇄
Delta-Y 변압기의 LL 및 LG 통과 고장 전류 설명
사용자 정의 기준에 따른 보호 협조 검증
대화형 분석 보고서
각 설비 쌍 간의 분리 시간을 측정하는 강력한 툴
Cooper, Schweitzer, S&C, ABB 등과 같은 여러 제조업체의 전자 재폐로차단기
전류 스케일, 색상, 곡선 선영, ID 태그 위치, 제목 블록 스타일 등 제어
외부 그래픽 파일(예: 회사 로고)을 곡선 플롯 또는 단선 다이어그램으로 가져오는 기능
곡선 플롯을 PDF, JPG, AutoCAD® DWG/DXF, SVG(XML) 및 기타 형식으로 내보내는 기능
두 개 이상의 스터디를 열 수 있는 기능; 곡선을 서로 복사하고 열려 있는 모든 스터디를 빠르게 수정합니다.
원하는 동작 시간에 따른 자동 relay time dial 선택
모든 유형의 디바이스에 수치 방정식을 입력하는 기능
디바이스를 빠르게 찾고 생성할 수 있는 향상된 검색 도구; 즐겨찾는 장치 목록을 생성하는 것도 가능합니다.

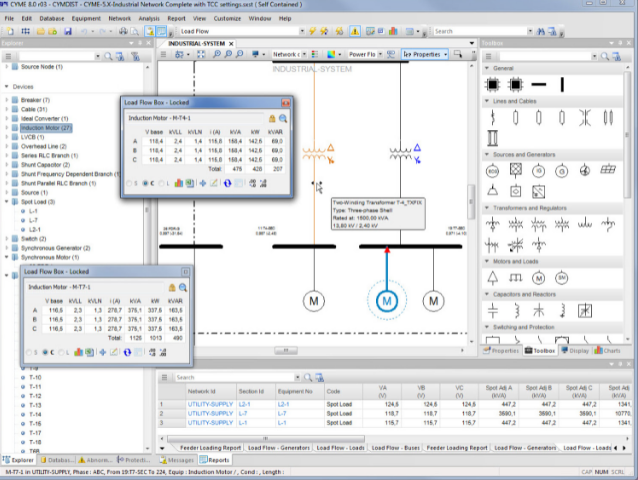

5. CYME 네트워크 에디터
내장된 키워드로 단선 결선도의 결과 및 보고서 결과 태그를 사용자 지정 가능합니다.
모든 용지 크기에 계통연계를 인쇄할 수 있는 작업 공간의 페이지 레이아웃 개념을 도입하였습니다.
네트워크 디바이스들은 자체 연결 포트가 포함되어 있으며 그리고 버스나 노드에 즉시 연결할 필요없이 작업 공간으로 끌어다 놓을 수 있습니다.
고객의 load model library는 복합재료 및 지수 형태 둘 다 포함하고 있습니다.
전기기기 데이터베이스 및 전력계통 설비 설정을 위한 "Tree View" 스타일
향상된 보호 협조 표시
다중 실행 취소(Undo) 및 재실행 기능(Redo)
편리한 그래픽 사용자 인터페이스, 디스플레이 및 보고서
표준 직교 이외의 원하는 연결을 생성하기 위한 중간 노드
향상된 그리드 부착 기능
다중 회로망의 표현
그룹 속성들과 명령어들
케이블, 도체, 발전기 및 모터와 같은 설비의 광범위한 데이터베이스
발전기, 유도 전동기, 동기전 동기 등 모든 동적 기기에 대한 전력기기 파라미터 추정 기능을 포함하는 데이터베이스 관리
사용자 정의된 선로 간격 구성에 따라 송전선로의 정상분 및 영상분 임피던스 계산
시스 또는 접지 궤환선이 있는 지중 단심 및 삼심 케이블 임피던스 매개변수 계산
사용자 정의 심볼 라이브러리를 만드는 네트워크 심볼 편집기
내장된 데이터베이스 및 네트워크 연결 변환 프로그램을 통해 기존 PSAF 스터디 파일 가져오기
AutoCAD® 도면 파일과 계통망을 확인하기 위한 배치된 배경 지도 가져오기
MS-Excel® 또는 Internet Explorer®로 보고서 내보내기
CYME 프로그램에는 사용자가 소프트웨어 기능 및 사용자 정의에 익숙해지도록 하는 예제가 포함된 실습 자습서가 포함되어 있습니다. 이 자습서에는 필수 문서와 해당 자체 포함된 스터디 파일이 모두 포함되어 있습니다.

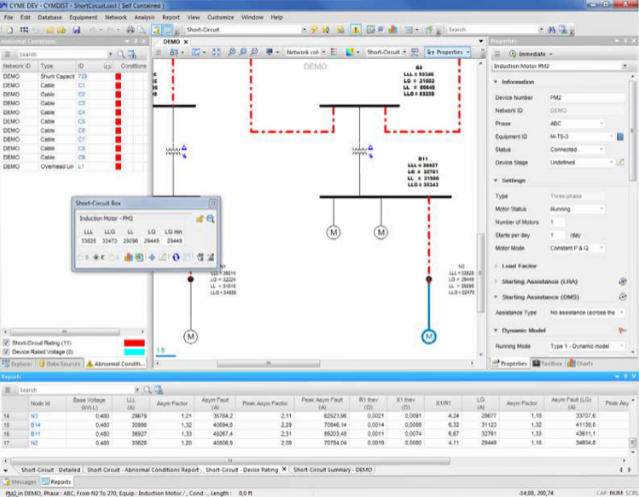

6. 고장 전류 계산
통상적인 단락계산
다음 사항을 제공합니다.시퀀스 및 phase-domain 계산
모든 노드의 단락 전류 계산 또는 주어진 위치에 적용된 고장의 영향 계산
모든 고장의 종류들(LLL, LLL-G, LL, LL-G, L-G)
슬라이딩 고장 옵션
Impedance tolerance adjustments
Machine short-circuit contributions
통상적인 단락계산
기존의 단락 계산은 특정 표준을 따르지 않는 강력한 계산 알고리즘입니다.다음 사항을 제공합니다.
시퀀스 및 phase-domain 계산
모든 노드의 단락 전류 계산 또는 주어진 위치에 적용된 고장의 영향 계산
모든 고장의 종류들(LLL, LLL-G, LL, LL-G, L-G)
슬라이딩 고장 옵션
Impedance tolerance adjustments
Machine short-circuit contributions
계통 고장
표준 단락 분석에 통합된 네트워크 오류 옵션은 배치 모드에서 일련의 단락 분석을 수행하고 전체 네트워크 또는 사용자 정의 모니터링 위치에서 자세한 보고서 및 요약 보고서를 생성할 수 있는 가능성을 제공합니다.
