아크 플래시 위험 수준을 평가하고 안전 조치를 권장하여 전기 안전 향상

위험 관리 및 예방은 전기 산업분야의 안전 프로그램들의 중요한 부분이었습니다. 아크 플래시 위험 수준에 대한 적절한 평가는 작동 중단 시간(Downtime)을 최소화하고 보다 안전한 작업 환경을 보장하는 데 큰 도움이 됩니다.

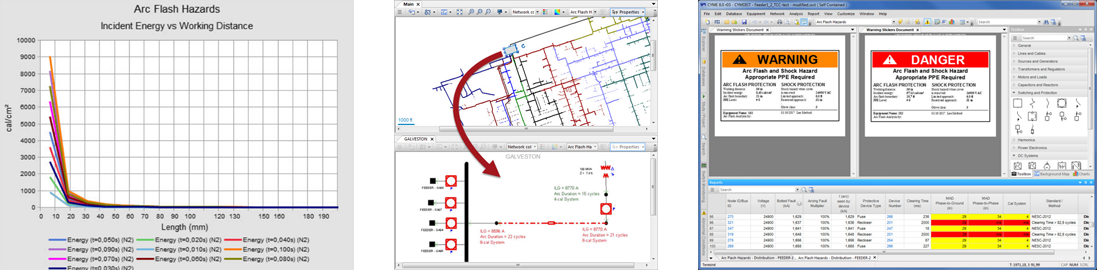

Arc Flash Hazard Analysis 모듈은 위험 수준을 평가하는 데 필요한 매개변수를 계산하고 전기 설비에서 또는 전기 설비 근처에서 작업하는 사람의 화상 및 부상 위험을 최소화하기 위해 적절한 안전절차를 채택하는 데 도움을 줍니다.
CYME 전력 엔지니어링 소프트웨어에 통합된 모듈로서 전력망에서 모든 부분에서 아크 플래시 위험을 평가할 수 있습니다.
강력한 단락 계산 알고리즘을 사용하여 단락 오류 전류를 계산하고 광범위한 장치 라이브러리의 시간-전류 곡선에서 제거 시간을 찾고 결과적인 사고 에너지 및 위험 수준을 계산합니다.
이 모듈은 산업, 배전 및 송전 계통에 대한 아크 플래시 위험 계산을 수행하기 위해 업계에서 인정하는 표준 및 방법을 준수합니다. 이러한 표준은 다음과 같습니다.

NFPA-70E 2015^®, Electrical Safety Requirements for Employee Workplaces
CSA Z462, Workplace Electrical Safety Standard
IEEE-1584™ 2011, Guide for Performing Arc-Flash Hazard Calculations

배전 및 송전 계통의 아크 플래시 분석은 배전 계통에서 발생하는 결함의 약 80%를 나타내는 선간지 단락고장을 처리하는 알고리즘을 사용할 수 있습니다. 이 추가된 기능을 통해 네트워크의 모든 부분에서 아크 플래시 위험을 쉽게 평가할 수 있습니다.

알고리즘은 다음을 기반으로 합니다:
NESC^® 2012
OSHA; to be used with single­ phase arc in open air
Lee Method
Wilkins Method
Heat Transfer Model, based on Heat Flux Calculations
(Model published in Electrical Safety Handbook, by John Cadick, Mary Ca pe 11 i-Sch e 11 pf effe r, Dennis K. Neitzel, published by McGraw-Hill Professional, 2001, Chapter 3.52)

당사 소프트웨어로 생성된 모든 네트워크의 BUS 데이터는 작동 거리, BUS 간격, 연결된 설비 및 상자 또는 야외에 동봉된 노출 회로와 같은 Arc Flash 관련 정보로 보완될 수 있습니다. 또한 Arc Flash 모듈은 Arc Flash Hazard 계산을 위해 원하는 작업 장소(BUS)에서 볼트로 조인 최대 단락 수준을 계산합니다.
