세계 최강의 전기설계 및 전력계통분석 프로그램

고장전류계산

전력계통에서 발생할 수 있는 고장 계산 및 평가

고장전류계산은 다양한 고장 현상으로 인한 단락전류 결정, 고장 위치 추정, 전력계통의 과소 평가된 설비 식별 및 분산전원 컴포넌트를 포함한 다양한 계통 구성 요소의 크기를 결정하는데 필수적인 도구입니다. CYME power engineering 소프트웨어는 포괄적인 고장전류계산모듈을 제공하여 엔지니어가 전체 계통 신뢰성에 미치는 다양한 심각도의 단락전류 영향을 평가하는것을 지원합니다.

전력계통에서 어느 지점에서나 존재 할 수 있는 단락전류의 크기를 아는 것은 전력 계통의 신뢰성을 확보하는데 중요합니다. 고장으로 인해 발생하는 비정상적인 전류 수준은 전기 설비에 심한 스트레스를 주며, 전기 설비의 정격이 적절하지 않으면 설비 손상, 부상 및 계통 가동중단이 발생할 수 있습니다.
CYME power engineering 소프트웨어의 고장전류계산 모듈은 엔지니어가 단락과 관련된 문제를 신중하게 평가할 수 있도록 다양한 분석 및 기능을 제공하는 종합적인 모듈입니다.

통상적인 단락계산

기존의 단락 계산은 특정 표준을 따르지 않는 강력한 계산 알고리즘입니다.
다음 사항을 제공합니다.
시퀀스 및 phase-domain 계산
모든 노드의 단락 전류 계산 또는 주어진 위치에 적용된 고장의 영향 계산
모든 고장의 종류들(LLL, LLL-G, LL, LL-G, L-G)
슬라이딩 고장 옵션
Impedance tolerance adjustments
Machine short-circuit contributions

IEC-60909^ⓒ short-단락

IEC-60909^ⓒ 단락 전류 계산은 국제 IEC-60909^ⓒ 지침을 준수하며 3상 방사형 또는 메시 AC 네트워크에 대한 고장 전류 계산을 지원합니다.
4가지 유형의 고장 전류 계산: 초기 단락 전류, 최대 비대칭 고장 또는 피크 전류, 차단 고장 전류 및 정상상태 고장 전류
표준 기반 또는 사용자 정의 전압 계수
변압기, 발전기, 네트워크 피더 및 발전소 장치의 임피던스 보정 계수
발전기, 모터 및 네트워크 피더의 일반적인 X/R 비율 보고서

IEC-61363^ⓒ 단락

선박과 이동식 및 고정식 해양 장치의 3상 방사형 AC 전기 설비의 단락 수준을 계산합니다. 3상 대칭 단락 조건에 대해 고장 시작부터 정상상태까지 전류의 AC 및 DC 구성 요소를 모두 계산합니다.
초기 전류(I''), 피크 전류(Ip), 차단 전류(Ib) 및 DC 차단 전류(Idc)
고장 시작 지점에서 정상상태까지의 단락 전류를 보여주는 시간 영역 플롯

ANSI^® 단락

ANSI^® 단락 계산은 특정 duty 유형의 단락 연구와 관련된 북미 ANSI^® C37.5, ANSI^® C37.010, ANSI^® C37.13 표준을 준수합니다.
연구된 듀티 유형에는 시간 지연, 접점 분리, 폐쇄/래칭이 포함됩니다.
저전압 차단기 정격 평가
표준에 따라 모터 차과도 유도저항에 적용되는 승수 자동 선정

직렬 고장

직렬 고장 분석은 일반적으로 중성 전류를 크게 증가시키는 네트워크에 대한 개방 회로 또는 비대칭 라인 임피던스 조건의 영향을 평가합니다.
단상 개방 고장
2상 개방 고장
비대칭 임피던스

다중사고의 고장

다중 고장 분석은 네트워크의 다른 위치에 동시에 결함이 있을 때의 영향을 연구합니다.
션트(shunt) 및 직렬 고장의 조합 연구
둘 이상의 네트워크 위치에서 동시에 발생하 는 고장의 영향 평가

고장 지점 측정기

고장 지점 측정기 분석은 현재 측정설비에서 기록된 단락을 사용하여 네트워크에서 가능한 고장 위치를 결정합니다.

계통 고장

표준 단락 분석에 통합된 네트워크 오류 옵션 은 배치 모드에서 일련의 단락 분석을 수행하 고 전체 네트워크 또는 사용자 정의 모니터링 위치에서 자세한 보고서 및 요약 보고서를 생성할 수 있는 가능성을 제공합니다.

순간전압강하

순간전압강하 분석은 네트워크 오류 또는 모터 시동 또는 과부하와 같은 기타 장애로 인한 전압 크기의 급격한 감소의 영향을 평가합니다.
전압강하 주파수 및 지속 시간 계산의 결정을 통해 다른 보호 장치의 제거 시간의 유효성을 확인합니다.
저원교란으로 인한 전압 강하 결정

설비 등급 검증

설비 등급 검증 분석은 에너지 수요 증가와 함께 스트레스가 증가함에 따라 의도한 기능을 수행하기에 적절한 크기인지 판단하기 위해 설비를 평가합니다.
단락 분석을 통해 계통 설비가 ANSI^® 또는 IEC 요구 사항에 따라 고장 전류를 견딜 수 있는지 확인합니다.
전력 흐름 분석으로 네트워크 설비에 과부하가 걸리거나 정상상태에서 전압 violation이 발생하는지 정확히 파악

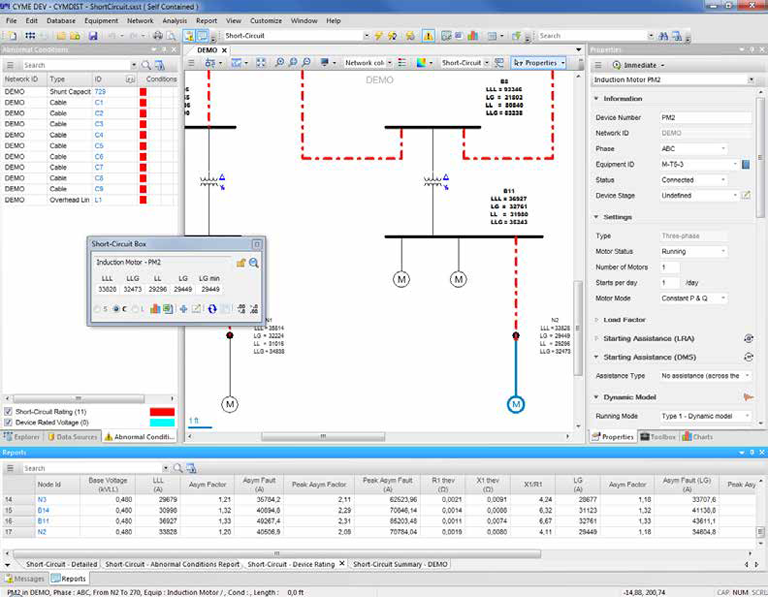

결과 보기

보고서 및 차트
Microsoft Excel^®, XML 또는 데이터베이스 형식으로 내보낼 수 있는 표 형식의 상세 보고서
맞춤형 보고서 컨텐츠
단선 결선도 디스플레이
사용자 정의 기준에 따라 이례 현상을 나타내는 색상 코딩
단선결선도의 사용자 정의 위치에서 사용자 정의 가능한 태그 및 도구 설명
