접지 설계
특화된 접지 설계 및 새로운 그리드 및 보강된 그리드 최적화 접지 설계(Substation Grounding)

Optimize the design of new grids and reinforce existing grids

CYMGRD 소프트웨어는 변전소 접지 그리드 설계와 새로운 그리드 설계하거나 기존 그리드의 형태를 향상하거나, 등가시설의 위험지점을 표기하도록 최적화된 프로그램이며, 사용하기 쉽게 그리고 특별히 개발된 분석프로그램이다.

사용자가 편리하게 데이터를 입력하고, 효율적인 분석 알고리즘이 탑재한 강력한 그래픽 성능을 제공할 뿐만 아니라, 엔지니어가 기술적으로 확신할 수 있는 경제적인 설계에 매우 효율적인 프로그램이다.

CYMGRD software는 특정하게 설치하는데 경제적인 솔루션을 선택하고 다양한 설계대안을 분석하는데 매우 빠르게 응답하며 이 프로그램은 IEEE 80™ 2000, IEEE 81™ 1983 및 IEEE 837™ 2002의 기술을 준수한다.

분석 기능들

접지 그리드 도체와 봉에 대한 유한 요소분석 기능탑재
접지저항(Rg)의 역계산 및 지상전위상승(GPR) 분석기능
내부 및 외부의 그리드 둘레, 표면 전위 분석 및 2D또는3D컬러 디스플레이 표현
보폭전압 분석기능
필드 측정 또는 사용자 정의 값으로부터 2층구조의 토양 모델 또는 균일도 분석
감소계수 계산(Cs)
가장 일반적인 유형의 표면 레이어 라이브러리 재료들
전형적인 스테이션 토양 저항값 라이브러리
최대 계산허용 터치 및 IEEE 80™ 2000에 따른 보폭전압을 위한 안정성 평가 계산
IEEE 80™ 2000에 따른 변전소 구성으로부터 추정된 현재 분할 계수(SF)
IEEE 80™ 2000에 따른 버스 X/R비율과 충격동안 데이타로부터 감소(DF)인자 계산
비대칭 고장 전류의 DC 구성 요소를 고려한 계산
IEEE 80™ 2000 및 IEEE 837™ 2002에 따라 가장 일반적인 유형의 전극재질을 바탕으로한 최적의 도체 크기와 봉에 대한 전극분석
어떤 형태의 대칭 또는 비대칭 그리드 지원
임의로 위치한 접지봉
되돌아가는 모델전극과 구별전극에 대한 기능
콘크리트 봉입을 모델링 하는 기능
최대 허용 단상 계산으로 부터 지정된 그리드에 대한 지락전류 분석

CYMGRD/AutoCAD^® 호완성 모줄

CYMGRD / AutoCAD^® 호환 모듈은 사용자가 AutoCAD^® 및 CYMGRD환경에서 보조적으로 사용하도록 하며, 이 유틸리티는 AutoCAD^®를 대체하지 않습니다.
실제로 AutoCAD^®는 단독 소프트웨어이다. AutoCAD^®는 변전소 그리드 레이아웃이 실현된 그림이 포함되어있는 필요한 xxx.DXF 또는 xxx.DWG 파일을 생성하기 때문이다.

Simulation Results Management

기능적 차트 분석결과:
모델을 수락하기위해 필드 측정으로 토양모델이 감소된 그래픽 비교분석
접촉 또는 표면 전위에 대한 사용자 정의 임계값을 기준으로 한 표면 잠재그라디언트의 칼라코딩 분석
자세한 계산 및 위험 지점 평가에 대한 그리드의 영역은 마우스로 선택 가능

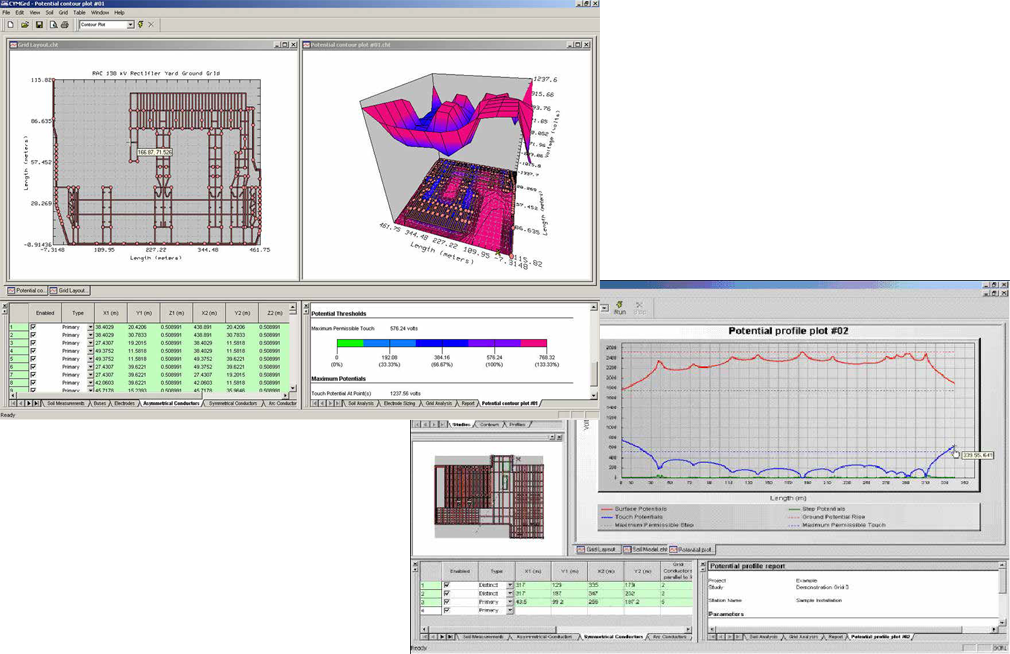

원하는 시야각으로부터 그래프로 평가하며 2-D 또는 3-D plots으로 표면 전위에 대한 등 전위 윤곽을 표현
안전성 평가모줄에 의해 계산된 안전 값으로 비교하며 직선라인을 따라 보폭전압 변동과 터치에 대한 그래픽 표현
쉽게 위험 식별위치를 위하여 터취와 보폭전압에 대하여 분석되고 있는 것을 2-D 그리드 레이아웃의 그래픽 표시
