Cables in Tunnels

터널 내 케이블(Cables in Tunnels) 모듈 옵션을 사용하면 환기되지 않는 터널에 설치된 케이블에 대한 정상상태 온도 및 전류용량, 주기적 부하, 비상 정격 및 과도 분석을 결정할 수 있습니다. 동일한 유형 및 부하를 갖는 동일 부하 케이블만 고려된다는 점에 유의하십시오.
이 애드온 모듈은 단일 코어(flat formation 또는 trefoils) 및 3코어 케이블을 위한 다양한 케이블 배치를 지원합니다.

주요 기능은 다음과 같습니다

다양한 설치 방법 모델링: 바닥에 눕히기, 벽에 매달기, 사다리형 랙, 케이블 트레이
케이블 및 케이블 그룹은 단일 코어 또는 3코어로 할 수있습니다. 단일 코어 케이블은 평평한 형태(수직 또는 수평) 또는 트레포일(trefoil)로 배열될 수 있습니다.
정상상태 전류 용량 또는 온도를 계산합니다. 일별, 주별, 연도별 부하 계수를 사용한 주기적 부하. 비상 정격 계산

Multiple Casings

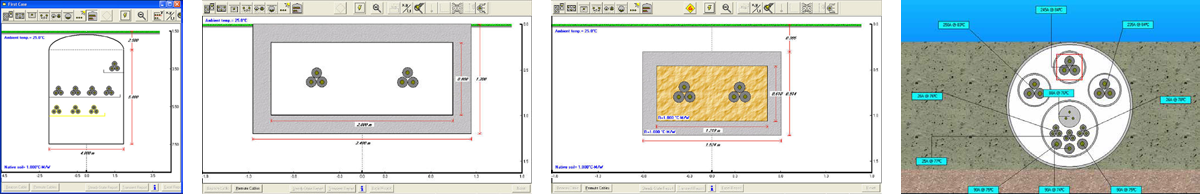

MCAS(다중 케이스 추가 모듈)를 사용하면 하나 이상의 비자성 케이스에 설치된 케이블의 정상상태 불균등 부하 전류용량 및 온도 정격을 결정할 수 있습니다. CYMCAP 소프트웨어에서 케이싱은 공기로 채워진 큰 비자성 도관으로 정의되며, 내부에는 덕트에 있는 케이블과 덕트에 없는 케이블을 설치할 수 있습니다. 케이싱은 물에 담그거나 해저에 놓거나 지하에 묻을 수 있습니다. 공기 이외의 다른 충전 재료는 케이싱 또는 덕트에 고려되지 않습니다.

이 모듈에는 다음과 같은 기능을 강조할 수 있는 많은 모델링 기능이 있습니다:
물 또는 지하 등 다양한 매장 환경이 허용됩니다.

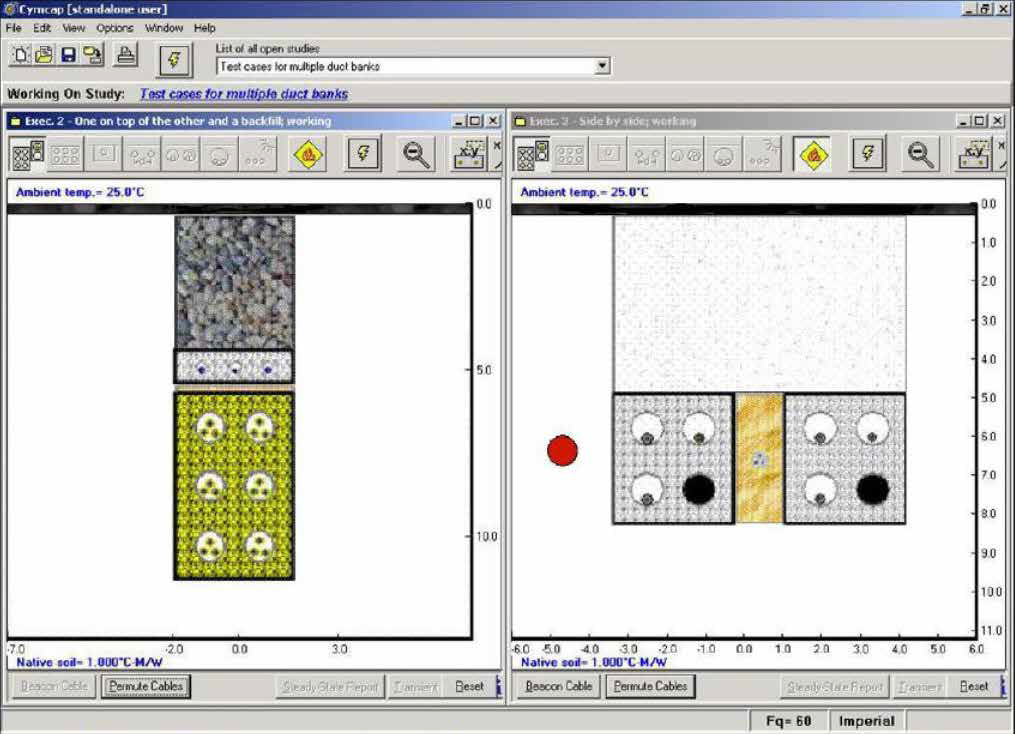

동일한 설치에서 여러 케이싱을 병렬로 모델링
동시에 하나 이상의 케이싱 내부에 있는 임의의 수의 덕트 모델링
케이싱 및 덕트 내부의 여러 회로 모델링 가능
덕트 및 케이싱의 회로는 단계당 여러 케이블일 수 있습니다.
덕트 및 케이싱(PVC, 폴리에틸렌, 토기, 비자성 금속 등)을 모델링하는 데 여러 재료(비자성 금속 재료 포함)를 사용할 수 있습니다.
덕트 및 케이싱의 크기는 제한되지 않습니다.
