세계 최강의 전기설계 및 전력계통분석 프로그램

전원 케이블 정격 용량 설계 추가 모듈 및 분석
(Power Cable Ampacity Rating - Additional Modules - Analyses)

케이블 설치를 위한 열분석까지 분석하고 수행

언제든지 지상 또는 지하 케이블 설치하기 위해 자속 밀도를 평가하는 능력을 제공하고, 모든 케이블에 대한 어드미턴스 및 포지티브, 제로 시퀸스를 결정해주는 추가 묘줄입니다.
단락 케이블의 등급을 계산하고 주어진 제약조건의 덕크 뱅크 내의 여러 가닥의 회로의 최적 위치를 결정할 수 있으며 각각 교차하는 두 회로의 전류 용량을 계산해 줍니다.

Duct Bank Optimizer Module

Duct Bank Optimizer 애드온 모듈을 사용하면 덕트 뱅크 내에서 여러 회로의 최적 배치를 결정할 수 있습니다. 보다 구체적으로 모듈은 덕트 뱅크 내에서 다음과 같은 다양한 회로 구성을 권장할 수 있습니다.

덕트 뱅크 전체 전류용량, 즉 모든 회로에 대한 전류용량의 합이 최대화됩니다.
덕트 뱅크 전체 전류용량, 즉 모든 회로에 대한 전류용량의 합이 최소화됩니다.
주어진 회로의 전류용량이 최대화됩니다.
주어진 회로의 전류용량이 최대화됩니다.

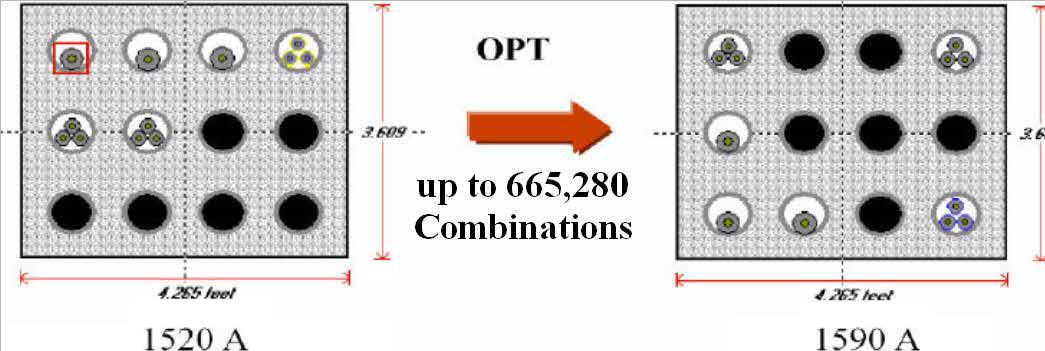

3개의 trefoil과 1개의 삼상 회로(전선당 위상 1개)가 있는 3 x 4 덕트 뱅크의 경우 최대 665,280개의 조합이 가능합니다. 모듈의 정교한 수학적 알고리즘은 동일한 경우의 반복적인 계산을 방지하므로 매우 효율적으로 솔루션을 얻을수 있습니다. 그림의 오른쪽에 표시된 상태는 최대 전류용량을 위한 케이블 위치를 보여줍니다.

Magnetic Fields

자기장 모듈(EMF)은 CYMCAP 소프트웨어에 대한 추가 모듈입니다

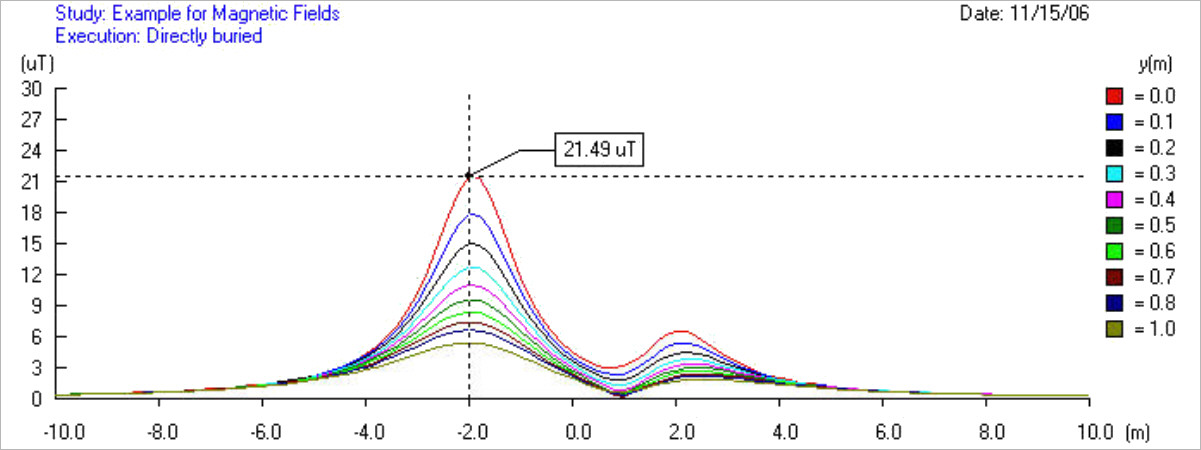

정상상태 전류용량 또는 온도 시뮬레이션 후 모듈은 지하 케이블 설치의 지면 위 또는 위에 있는 임의의 지점에서 자속 밀도를 계산합니다. 출력은 자속 밀도 대 위치의 플롯(또는 표)입니다. 모델링 기능은 다음과 같습니다.
헤아릴수없는 길이의 얇은 와이어 2차원 접근
타원 편광 회전 자기 벡터를 생성하는 시간 변동 전류에 대한 고려
3상 회로의 전류가 불균형할 수 있습니다(크기 및 위상).
모든 매체는 균질, 등방성 및 선형으로 가정됩니다.
유도 전류는 무시됩니다.

Cables in Troughs

케이블 임피던스 계산 추가 모듈(ZMat)은 전력 주파수(50/60Hz)에서 부하 흐름 및 단락 연구를 수행하는 데 필요한 케이블의 전기 매개변수를 계산합니다.
임피던스 계산은 정상상태 전류용량 또는 온도 시뮬레이션이 성공적으로 완료된 후에 수행됩니다. 최종 결과는 설비에 있는 모든 케이블에 대한 포지티브 및 제로 시퀀스 임피던스와 어드미턴스입니다.

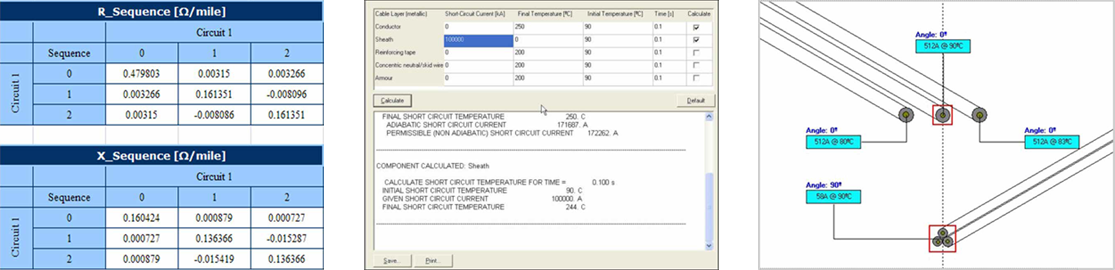

모든 임피던스 및 어드미턴스 매트릭스가 보고서에 표시됩니다. 금속 구성요소당 섹션당 기본 매트릭스, 본딩 매트릭스, 위상 및 회로 매트릭스, 그리고 최종적으로 결과 대칭 구성요소 매트릭스가 표시됩니다. 다음 기능이 지원됩니다.

설비에 존재하는 모든 케이블의 시퀀스 임피던스 계산
설비에 존재하는 모든 케이블의 시퀀스 어드미턴스 계산
단계별 다중 케이블 지원
하나 이상의 중립을 나타낼 수 있으며 계산에 고려됩니다.
토양의 저항력이 바뀔수있습니다.

Short-Circuit Cable Rating

SCR(Short-Circuit Cable Rating) 추가 모듈은 단락 전류에 대한 케이블 정격 전용입니다. 구현된 방법은 IEC 표준 60949^ⓒ(1988) "비단열 가열 효과를 고려한 열 허용 단락 전류 계산"을 기반으로 합니다. CYMCAP 프로그램은 단열 및 비단열 등급을 모두 계산합니다.
모듈은 알려진 입력 데이터에 따라 두 가지 가능성을 제공합니다.

초기 및 최종 온도와 함께 단락 시간이 주어졌을 때 케이블 구성요소가 전달할 수 있는 최대 단락 전류를 계산합니다.
지정된 단락 전류, 초기 온도 및 시간 간격에 대해 지정된 케이블 구성 요소가 도달하는 최종 온도를 계산합니다.

SCR은 CYMCAP 소프트웨어에서 지원되는 모든 금속 층에 대해 계산할 수 있습니다.

Conductor
Sheath
Sheath Reinforcement
Concentric Neutral / Skid Wires
Armour

Circuits Crossing

Circuits Crossing(Xing) 추가 모듈을 통해 사용자는 서로 교차하는 두 회로의 정상상태 전류용량을 결정할 수 있습니다.
두 회로가 서로 교차할 때 각각은 다른 회로의 열원으로 작동합니다. 발생하는 열의 양, 교차 회로 사이의 수직 거리 및 교차 각도는 교차 등급에 영향을 미치는 주요 매개변수입니다. 교차 계산이 없는 경우 일반적으로 회로가 병렬인 것으로 가정되는 보수적인 결과를 사용합니다. 회로가 병렬일때 열 상호 작용이 최대입니다. 직각으로 교차할 때 최소값이 됩니다. 보수적인 접근 방식은 불필요하게 두회로의 정격을 낮춥니다. 회로 교차 모듈을 사용하면 병렬 설치 시나리오를 기반으로 얻은 보수적인 전류용량보다 최대 20% 높은 정격을 얻을 수 있습니다. 모델링 기능은 다음과 같습니다.

동일한 설비에서 서로 교차하는 두 개의 회로 모델링
지하, 매설 덕트 및 매설 파이프에 직접 매설된 회로 교차
IEC 표준 60287-3-3^ⓒ에 따른 등급 방법론
