파워플로우 분석 설계
(Power Flow Analysis)

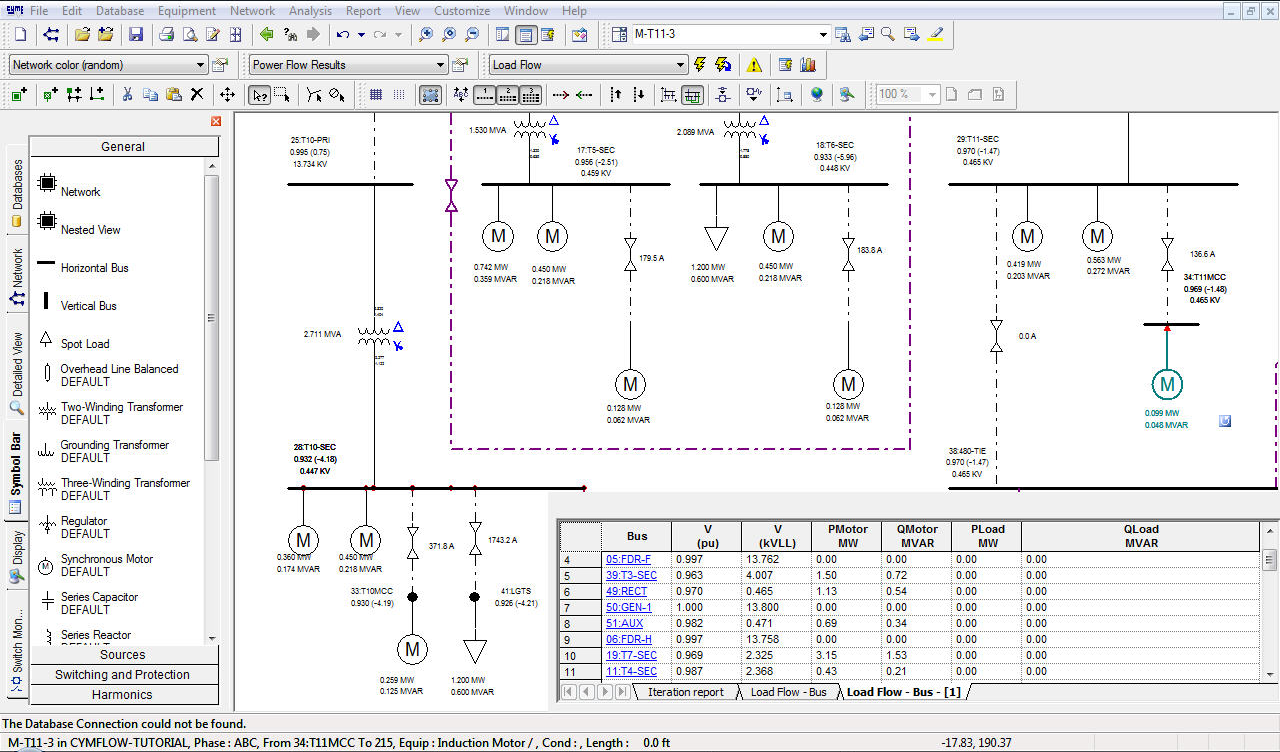

CYME Power Flow 소프트웨어는 3상 전력망 분석을 위한 CYME 전력 엔지니어링 소프트웨어의 전력 조류 분석 모듈입니다. 강력한 분석 옵션과 디양한 솔루션 기술을 갖추고 있습니다.
전력 흐름 프로그램의 목적은 다양한 작동 조건에서 전력계통의 정상상태 성능을 분석하는 것입니다. 배전, 산업 또는 송전 네트워크와 같은 모든 전력계통의 계획, 설계 및 운영을 위한 기본 분석 도구입니다.
Power Flow 소프트웨어는 최신 스마트 매트릭스/벡터 방법과 다중 솔루션 알고리즘을 활용합니다 :
Full Newton-Raphson
Fast Decoupled (고속분할법)
Gauss-Seidel
Power Flow 프로그램은 산업 및 송전 전력계통 분석을 위한 CYME 소프트웨어의 주요 모듈이며, 다른 모듈과 함께 원활한 인터페이스를 가지고 있습니다 :
Fault Analysis(결함분석): 사전결함 계통 부하를 고려한 결함 연구용
Harmonic Analysis(고조파 분석): 고조파 왜곡 지수 계산에 필요한 기본 주파수 전압 및 전류 프로파일 계산
Transient Stability(과도 안정도): 과도 안정성 연구를 위한 네트워크 제어 모델에서 요구하는 대로 계통의 초기 조건을 설정합니다.
Dynamic Motor Starting module: 유도 및 동기식 모터시동 스터디 중 계통 전체 전압 강하를 고려합니다.
Features
수많은 bus 와 branch가 있는 전력망을 분석 및 해석 가능
다중의 여러 유효전력과 무효전력의 균형을 잡아 주는 swing buses 허용
독립된 하위 계통을 위해 자동 swing bus 선택기능
독립된 전력망을 위한 동시 해결
전력망을 정확하게 표현하기 위해 유도 및 동기식 모터, 가변 주파수 드라이브, bus 경로 및 필요한 모든 전력망 요소의 세부화된 장비 모델링
Synchronous generator(동기발전기)
무효 전력 제한 및 원격 전압 제어
발전기 무효 전력 기능 곡선
탭 변환 변압기를 통해 전압 및 무효 전력 흐름을 로컬 또는 원격으로 제어
유효 전력 제어 기능이 있는 위상각 변위 변압기
다음을 포함한 열병합 모델링:
Induction generators(유도발전기)
Wind Energy Conversion Systems(WECS) (풍력에너지 변환계통)
Photovoltaic(PV Cells) (태양전지)
Fuel cells(연료전지발전)
Micro-turbines(소형터빈)
정류기와 인버터제어 기능이 있는 직류 송전 라인들의 포괄적인 이해
Flexible AC Transmission Systems(FACTS) 아래 목록들을 대표하는 유연송전계통(FACTS) :
Static synchronous compensator(STATCOM) (정지형 무효전력 보상장치)
Unified Power Flow Controller(UPFC) (종합 조류 제어기)
다중의 여러 유효전력과 무효전력의 균형을 잡아 주는 swing buses 허용
독립된 하위 계통을 위해 자동 swing bus 선택기능
독립된 전력망을 위한 동시 해결
전력망을 정확하게 표현하기 위해 유도 및 동기식 모터, 가변 주파수 드라이브, bus 경로 및 필요한 모든 전력망 요소의 세부화된 장비 모델링
Synchronous generator(동기발전기)
무효 전력 제한 및 원격 전압 제어
발전기 무효 전력 기능 곡선
탭 변환 변압기를 통해 전압 및 무효 전력 흐름을 로컬 또는 원격으로 제어
유효 전력 제어 기능이 있는 위상각 변위 변압기
다음을 포함한 열병합 모델링:
Induction generators(유도발전기)
Wind Energy Conversion Systems(WECS) (풍력에너지 변환계통)
Photovoltaic(PV Cells) (태양전지)
Fuel cells(연료전지발전)
Micro-turbines(소형터빈)
정류기와 인버터제어 기능이 있는 직류 송전 라인들의 포괄적인 이해
Flexible AC Transmission Systems(FACTS) 아래 목록들을 대표하는 유연송전계통(FACTS) :
Static synchronous compensator(STATCOM) (정지형 무효전력 보상장치)
Unified Power Flow Controller(UPFC) (종합 조류 제어기)
고객 부하 모델 라이브러리는 다음을 포함한 모든 유형의 부하 모델을 관리한다.
Constant power, constant current and constant impedance(정전력, 정전류 및 정임피던스)
Composite load model(복합 하중 모델)
Voltage sensitivity exponent load model(전압 감도 지수 부하 모델)
전압, 전류, 무효 전류, 무효 전력, 역률, 온도 및 시간 제어 할수있는 축전기(capacitors)
용량성 및 유도성 요소의 전환식 션트(shunt)
발전기 및 전체 전력망 또는 구역의 부하에 적용되는 스케일링 계수(scaling factors)
분석으로부터 모든 유형의 장비를 포함하거나 제외하는 전역 매개변수
공칭, 계획, 비상부하 또는 사용자 정의 기준에 대한 5가지 한계 범주
부스(bus) 전압, 발전기 생산 및 분기 흐름에 대한 사용자 정의 장치(한줄 다이어그램 및 표 보고서) 표 형식의 보고서는 Microsoft Excel®과 같은 다른 스프레드시트 프로그램으로 직접 내보낼 수도 있습니다.
사용자 정의 기준에 따라 전력망 한 줄 다이어그램의 색상 코딩 예시:
Overloaded equipment(과부하 장비)
Voltage violations of buses and nodes (부스와 노드의 전압 충돌)
부적절한 케이블 사이즈같이 분석에서영향을 끼칠만한 도체 정격의 시각화
System voltage levels(계통 전압 레벨)
Constant power, constant current and constant impedance(정전력, 정전류 및 정임피던스)
Composite load model(복합 하중 모델)
Voltage sensitivity exponent load model(전압 감도 지수 부하 모델)
전압, 전류, 무효 전류, 무효 전력, 역률, 온도 및 시간 제어 할수있는 축전기(capacitors)
용량성 및 유도성 요소의 전환식 션트(shunt)
발전기 및 전체 전력망 또는 구역의 부하에 적용되는 스케일링 계수(scaling factors)
분석으로부터 모든 유형의 장비를 포함하거나 제외하는 전역 매개변수
공칭, 계획, 비상부하 또는 사용자 정의 기준에 대한 5가지 한계 범주
부스(bus) 전압, 발전기 생산 및 분기 흐름에 대한 사용자 정의 장치(한줄 다이어그램 및 표 보고서) 표 형식의 보고서는 Microsoft Excel®과 같은 다른 스프레드시트 프로그램으로 직접 내보낼 수도 있습니다.
사용자 정의 기준에 따라 전력망 한 줄 다이어그램의 색상 코딩 예시:
Overloaded equipment(과부하 장비)
Voltage violations of buses and nodes (부스와 노드의 전압 충돌)
부적절한 케이블 사이즈같이 분석에서영향을 끼칠만한 도체 정격의 시각화
System voltage levels(계통 전압 레벨)
