과도 안정도 해석

전력계통의 전기기계적 과도현상 시뮬레이션

CYME 소프트웨어의 과도 안정도 해석(모듈은 전력계통에서 전기기계적 과도현상(Transient Stability Analysis)을 시물레이션하는데 사용됩니다. 광범위한 설비 및 제어 모델 라이브러리가 특징입니다(사용자 정의 컨트롤, 매우 유연한 사용자 인터페이스 및 강력한 그래픽을 포함하는 기능).

이 모듈은 전력망, 기계 및 컨트롤러 방정식에 대한 동시 암시적 사다리꼴 통합 솔루션 기술을 활용합니다. 이 프로그램은 컨트롤러의 단계 응답을 테스트하는 기능과 전력계통 설비 및 컨트롤러에 대한 사용자 정의 모델링을 지원합니다.
평형 또는 불평형 네트워크의 초기 전압 프로파일은 전력 조류의 평형적 알고리즘, 즉 Newton Raphson 또는 Fast Decoupled로 계산됩니다. 과도 안정도 해석 모듈의 시뮬레이션은 평형 3상 등 가 전압에 대한 것입니다.

분석 기능

LLL, L-G, LL 및 LL-G 고장 적용 및 제거
발전기, 전동기 및 전자적으로 결합된 발전 장치에 대한 제어 파라미터의 전역 설정
선로개폐기와 선로 재폐기
충전선로를 포함한 단극 스위치
부하 차 및 부하 추가
송전손실
선로, 케이블 및 변압기의 분리
보호기기의 트립 및 재폐로
발전기의 주파수의존성 모델링
여러 명목 주파수가 있는 네트워크
시뮬레이션 중 특정 설비를 모니터링하는 기능
개별 BUS 또는 전체에서 전압 및 주파수의 기능으로 부하 모델링
정지형 무효전력 보상장치(SVC) 제어의 분리
션트 추가 및 제거
DOL(Direct On Line) 또는 유도 전동기 기동 및 정지
DOL(Direct On Line) 또는 동기 전동기 기동
기동의 자동 검증 및 적시에 순서 지정
설비 및 컨트롤러 데이터 검증
시뮬레이션 중 통합 단계를 변경하는 기능
시뮬레이션을 일시적으로 중단하고 다시 시작하는 기능
컨트롤러 설정 및 시뮬레이션 파라미터에 대한 범위 검증

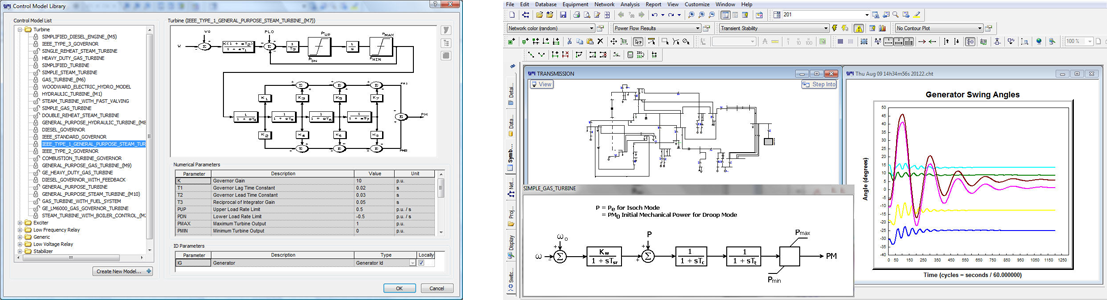

제어 모델 라이브러리

과도 안정성 분석 모듈의 제어 모델 라이브러리는 설비 및 해당 제어의 동적 모델에 대한 광범위한 라이브러리입니다. 여기에는 파라미터의 기본 데이터 값, 해당 설명 및 게시된 논문에 따른 블록 다이어그램이 포함됩니다.

여기에는 다음과 같은 제어 모델이 포함됩니다:
Round Poles 및 돌출형 발전기
IEEE^® 표준을 기반으로 포화를 고려한 발전기 여자계통 모델링
계통안정화장치(PSS)
유압, 열, 디젤 및 가스터빈으로 구성된 거버너 모델
SVC(Static Var Compensator)의 세부 모델링
저전압, 저주파수, 주파수 드룹릴레이 및 과전류 릴레이 모델링
단일 리셋 시간 재폐로를 포함한 일반적인 순환 트립 특성을 가진 임피던스 계전기
주파수 종속 모델링이 있는 유도 전동기 모델
풍력 에너지 변환 계통(WECS), 광전지(PV 전지), 연료 전지 및 마이크로 터빈과 같은 분산 발전의 동적 모델링

사용자 정의 모델링

과도 안정도 해석 모듈은 계통 설비 및 컨트롤러에 대한 기존 제어 모델 어레이를 보완하는 고유한 기능을 갖추고 있어 사용자가 사용자 정의 모델링을 사용하여 원하는 제어 계통을 모델링할 수 있는 기회를 제공합니다.

사용자 정의 모델링 접근 방식은 사용자 정의 방정식 풀이를 전제로 합니다. 이 프로그램에는 계통 전반의 작업을 포함하여 모든 제어 체계를 모델링하기 위한 기본 기능 및 빌딩 블록 제어의 광범위한 라이브러리가 제공됩니다.

모델은 간단한 텍스트 편집기로 생성할 수 있으며 새 모델을 라이브러리에 통합하기 위해 소프트웨어를 다시 컴파일할 필요가 없습니다.

제어 모델 라이브러리는 사용자가 내장된 사용자 정의 모델링 기능으로 생성된 제어 모델을 생성하거나 라이브러리로 가져올 수 있도록 해서 설계가 매우 유연합니다. 여기에는 PSAF 소프트웨어용으로 이전에 생성된 모든 모델 또는 해당 모델이 필요한 연구에 포함하기 위해 사용자가 CYME 소프트웨어 라이브러리에 추가하려는 새 모델이 포함됩니다. 또한 사용자는 비트맵 이미지 형식으로 동적 모델 블록 다이어그램을 가져올 수 있습니다.

분산형 에너지 자원의 다이나믹 모델

과도 안정도 해석 모듈에는 풍력 에너지 변환 계통(WECS), 태양광, 연료 전지 및 마이크로 터빈 역학과 같은 분산 에너지 자원(DER) 장비의 광범위한 모델링 기능이 포함됩니다. 고급 솔루션 알고리즘은 이러한 유형의 설비로 구성된 전력계통 연구를 수행하는데 필요한 도구를 사용자에게 제공합니다.
